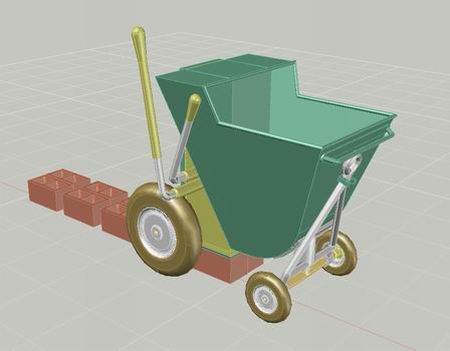

ماكينة الطوب اليدوية

موديل MBM104

تستخدم بياضة الطوب اليدوية في عمليات إنتاج الطوب بطريقة سريعة وسهلة ويدوية بدون ألات معقدة وذلك نظرا لصغر حجمها وسهولة إستخدامها حيث يمكن لعامل واحد إستخدام هذه الماكينة لإنتاج أكثر من أربعة آلاف قطعة طوب يوميا.

وتعمل البياضة بعد وضع خليط المونه يدويا في القادوس العلوي وهو علي إرتفاع منخفض لتسهيل عملية وضع المونه ثم يتم سحب البياضة الي مكان وضع الطوب ويتم رفع ذراع السحب الي وضع التثبيت حيث يمنع هذا الوضع دوران البياضة أثناء السير ويسمح لها بالحركة في خط مستقيم فقط .

ولوضع قطعتين من الطوب يتم سحب الذراع الصغيرة لأسفل ثم سحب الذراع الكبيرة لأسفل والضغط عليها بقوة حوالي 30 كجم والتي تصبح 600 كجم عند سطح الطوبه وهو يعادل ضغط قيمته 4 نيوتن علي السنتيمتر المربع وهو كاف لتصنيع قطعة طوب جيدة .

وبعد ذلك يتم رفع الذراع الصغيرة أولا ثم الذراع الكبيرة لنجد قطعتين من الطوب قد تم تصنيعهما أسفل البياضة ويتم تحريك البياضة للأمام مسافة صغيرة تكفي لوضع قطعتين جديدتين من الطوب .

ويستمر العمل كذلك في خط مستقيم حتي تنتهي شحنة المونة من القادوس والتي تكفي حوالي 60 قطعة طوب مفرغ من المقاس 20سم في 20 سم في 40 سم وعادة يتم ملء القادوس بالمونة أثناء عملية وضع الطوب  ويلزم لذلك عامل إضافي وذلك عند الرغبة في زيادة الإنتاج .



المواصفات الفنية

  • البياضة مصنعة من ألواح الصاج بسمك 3 مم و 5مم

  • البياضة محملة علي أربع عجلات لسهولة عملية الجر

  • العجلات الأمامية مزودة بحاقة جر يمكن من خلالها توجية البلاضة أثناء السير

  • قطر العجلات الأمامية 30 سم لسهولة التوجيه

  • قطر العجلات الخلفية 60 سم لتحمل الوزن والحصول علي إرتفاع كاف لوضع الطوب

  • قادوس المونة يسع حوالي 550 لتر من المونة

  • إرتفاع حافة القادوس عن الإرض  131 سم مما يسهل عملية ملي البياضة بالمونة

  • يتم تصنيع الطوب بالضغط يدويا علي الذراع الكبيرة بقوة حوالي 30 كجم مع عمل ذبذبة يدوية لتحسين عملية الكبس

  • البياضة مزودة بثقل خلفي إضافي يعمل علي إتزان البياضة عند إطالة ذراع التشغيل للحصول علي ضغط أكبر

  • البياضة مزودة بمجموعة روافع وتروس داخلية لتحويل قوة الضغط اليدوي الي حوالي 900 كجم وهو يعادل ضغط قوته 6 نيوتن لكل سم مربع

  • يتم تصنيع قطعتين من الطوب المفرغ في المرة الواحدة وكل قطعة بمقاس 20 سم في 20 سم في 40 سم

  • معدل إنتاج البياضة حوالي 500 قطعة في الساعة بإستخدام عامل واحد لتشغيل البياضة علي أن تكون المونة سابقة التجهيز أو قد يلزم لذلك عامل آخر لتجهيز المونة وملء البياضة بها أثناء السير.

  • جسم البياضة معالج ضد الصدأ ومدهون بطبقتين من الدهان العازل للصدأ وطبقتين من اللون النهائي

  • الأبعاد الخارجية للبياضة 176 سم طول و110 سم عرض و153 سم إرتفاع

  • الوزن الإجمالي للبياضة حوالي 650 كجم

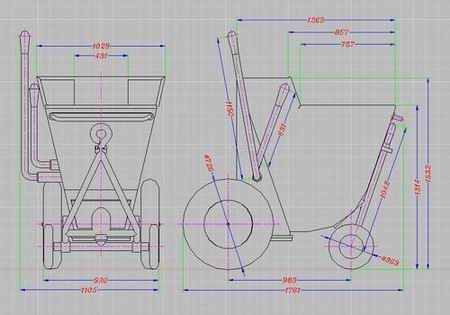

الأبعاد الخارجية للبياضة
