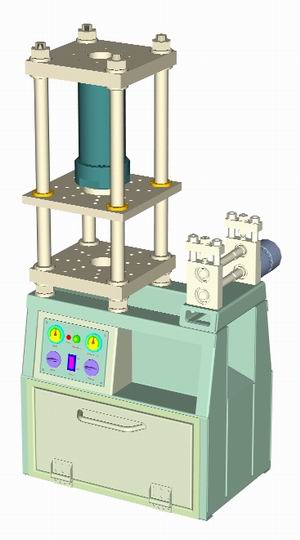

 مكبس تثقيب هيدروليكي 30 طن

موديل  HPP034

مكبس هيدروليكي بقوة 30 طن للعمل  في عمليات التشغيل بالإسطمبات كما يمكن إستخدامه للعمل ضمن خط إنتاج المقاطع المدرفلة . والمكبس مجهز بأماكن لتثبيت إسطمبة التشكيل الخاصة بالشكل المطلوب حيث تتكون الإسطمبة من قطعتين يتم تركيب أحدهما في الجزء العلوي للمكبس والآخري في الجزء السفلي. والمكبس مزودة بوحدة سحب إختيارية تعمل آليا علي سحب ألواح الصاج علي مسافات محددة تستخدم للتشغيل الآلي.

يتم تشغيل المكبس  من صمام تحكم هيدروليكي يمكن تشغيله يدويا لعملية التشغيل اليدوي كما يمكن تشغيله آليا مع وحدة السحب ليعمل آليا  علي التثقيب عند المسافات المطلوبة.



المواصفات الفنية :

  • قوة المكبس 30 طن

  • أبعاد الإسطمبة المستخدمة حتي 25سم * 25 سم

  • مشوار المكبس 25 سم

  • أكبر عرض للصاج المشغل 25 سم

  • معدل تشغيل المكبس 60 طرقة/ق

  • يعمل المكبس من مضخة هيدروليكية 35 لتر/ق  206 بار

  • تعمل المضخة علي موتور كهربي 8 حصان 380 فولت

  • وحدة السحب الإضافية تعمل عن طريق موتور هيدروليكي يعمل بالتناوب مع المكبس

  • الأبعاد الخارجية للمكبس 77سم * 68 سم * 163 سم

  • الوزن الإجمالي للمكبس 450 كجم







صور إضافية للمكبس



مخطط هندسي لمكبس تثقيب الصاج
