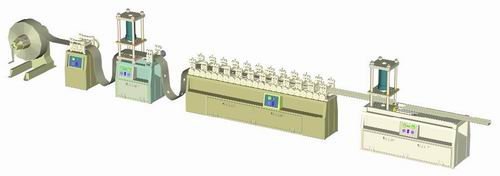

خط إنتاج المقاطع المدرفلة

موديل RFL036



خط إنتاج المقاطع المدرفلة



يستخدم خط إنتاج المقاطع المدرفلة لتصنيع المقاطع النمطية من الكمرات كثيرة الإستخدام داخل المنشأة وتصنيعها بأبعاد متطابقة تماما كما يعمل علي درفلة شرائح الصاج وتشكيل مقطعها علي حسب التعاريج المطلوبة ويتم ذلك بتمرير شريحة الصاج علي مجموعة من الدرافيل المتتالية ليتحول المقطع بالتدريج من الشكل المسطح الي الشكل المطلوب ويتم ضبط الخط علي شكل المقطع المطلوب وذلك بتركيب مجموعة الدرافيل الخاصة بهذا المقطع.

ويبدأ عمل الخط بتثبيت بكرة من الصاج المطلوب تشكيله علي وحدة حمل البكرة ويجب أن تكون بالعرض المناسب ثم يتم تمرير الصاج علي الوحدة التالية وهي وحدة الفرد وتعمل علي فرد الصاج وتجهيزه للمرحلة التالية وهي مرحلة التثقيب.

وتعمل مرحلة التثقيب علي تشكيل الثقوب أو المجاري المطلوب تشكيلها علي الصاج قبل الثني كما يمكن تحديد أماكن القص النهائي وعمل قص مبدئي في هذه المرحلة. وبعد ذلك يدخل الصاج الي مرحلة الثني حيث يمر علي مجموعة من الدرافيل المتتالية قد تصل الي 12 مرحلة علي حسب تعقيد المقطع المطلوب ويتم إدارة الماكينة وسحب الصاج خلالها عن طريق هذه الدرافيل حيث أنها تأخذ حركتها من ثلاثة مواتير هيدروليكية مثبتة علي ثلاثة من هذه الدرافيل ثم يتحرك الصاج الي مرحلة القص النهائي حيث يتم فصل كمرات الصاج عند الطول المحدد في مرحلة القص الأولي ويتم التحكم في عملية القص والتثقيب آليا من خلال وحدة PLC يتم برمجتها علي الطول المطلوب وعملية التثقيب المطلوبة.

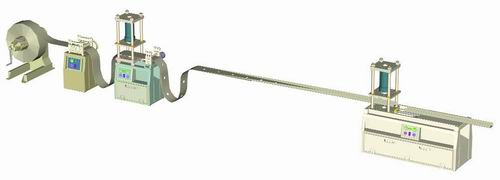

مسار الصاج في خط الإنتاج



كما يمكن تشغيل الماكينة يدويا من خلال وحدة تحكم يدوية وتستخدم هذه الطريقة لإنتاج العينات أو ضبط الماكينة وتدار الماكينة هيدروليكيا من وحدة توليد الضغط الهيدروليكي وتعمل علي مضخة هيدروليكية مثبتة علي موتور كهربي كما أن الوحدة مزودة بنظام تبريد للدائرة الهيدروليكية .



يتكون خط درفلة مقاطع الصاج من الماكينات التالية:

  1. وحدة فرد البكرة

  2. ماكينة فرد الألواح

  3. وحدة التثقيب

  4. إسطمبة التثقيب

  5. ماكينة الدرفلة

  6. طقم الدرافيل

  7. وحدة القص

  8. وحدة إخراج الكمرات

  9. وحدة الضغط الهيدروليكي

  10. وحدة التحكم PLC

خروج الكمرات من خط الإنتاج



المواصفات الفنية العامة:

  • الطاقة الإنتاجية لخط الإنتاج حتي 18 متر للدقيقة

  • عرض الصاج المشغل حتي 25 سم

  • تخانة الصاج المشغل حتي 2 مم

  • إستهلاك الطاقة الكهربية لخط الإنتاج 40 ك.وات 3 فاز

  • يتم التحكم في خط الإنتاج آليا من وحدة تحكم PLC

  • يمكن التحكم في خط الإنتاج عند الضبط يدويا من وحدة تحكم يدوية إضافية

  • يمكن إستخدام بكرات من الصاج حتي وزن 4 طن وقطر 110 سم

  • يمكن تثقيب الصاج حتي قوة 30 طن لمكبس التثقيب

  • يتم التثقيب بمعدة 60 طرقة للدقيقة

  • عدد مراحل الدرفلة 12 مرحلة

  • قوة مكبس القص النهائي 18 طن
