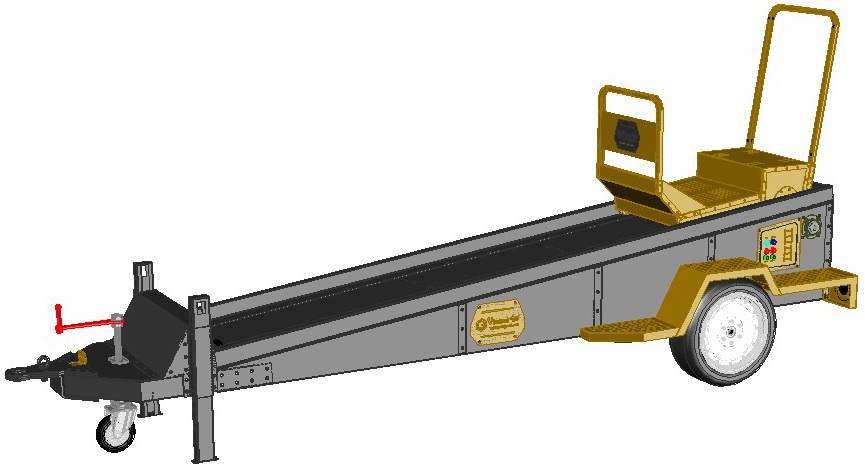

وحدة محاكاة التصادم

Seat belt convincer

Model no. SBC211

 وحدة محاكاة التصادم هي آلة تعليمية تستخدم لتدريب الأفراد في محاكاة لعملية تصادم السيارات. وإدرلك القوة الناتجة عنها. وأهمية إستخدام حزام الأمان في ذلك.

وتبدأ العملية بركوب المتدرب علي الكرسي المنزلق وتثبيت حزام الأمان. ثم يتم تحرير الكرسي بالضغط علي المفاتيح الكهربية في لوحة التشغيل الجانبية . فيبدأ الكرسي بالإنزلاق ذاتيا نتيجة الميل الموجود. ويستمر في الإنزلاق وزيادة السرعة حتي يحدث التصادم في نهاية المسار.

والتصادم الحادث بنسبة محسوبة بحيث لا يؤذي الراكب وفي نفس الوقت يبين أهمية حزام الأمان.

والوحدة سهلة الأستخدام والتشغيل والصيانة حيث أنها محملة علي عجلات ومزودة بحلقة جر أمامية لسهولة النقل والحركة.

كما أنها مزودة بركائز أمامية للتثبيت أثناء العمل ومزودة بدرجات علي رفارف العجل لتسهيل الإستخدام. والوحدة مزودة بلوحات كهربية علي الجانبين لتسهيل عملية التشغيل.

كما أن أجزاء الوحدة مصنعة علي ماكينات الليز ويتم تجميعها بالربط بدون أية لحامات لتسهيل عمليات الصيانة وتغيير قطع الغيار

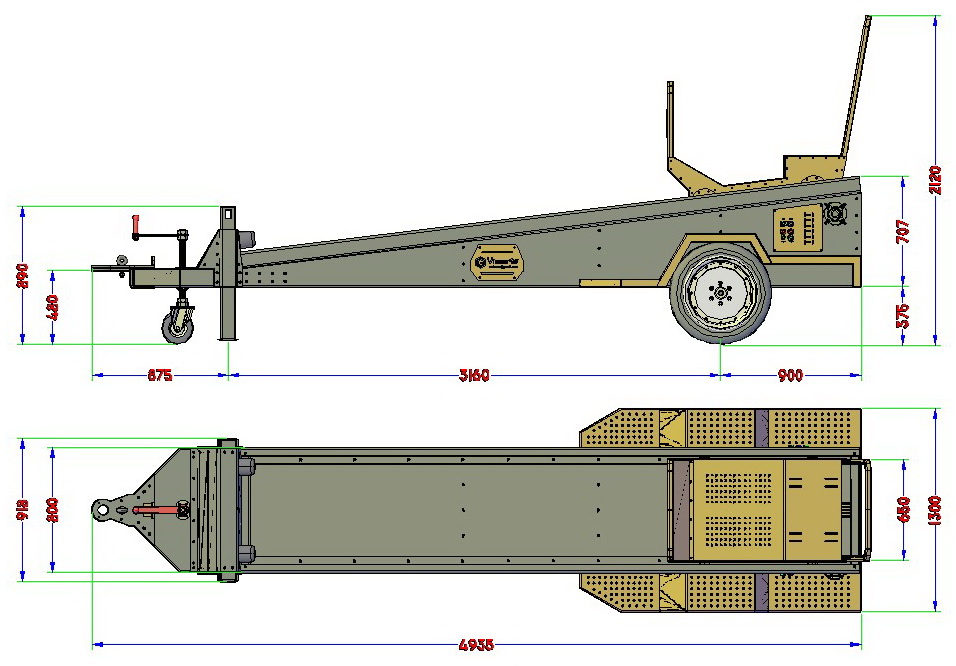

المواصفات الفنية لوحدة محاكاة التصادم:



الطول الإجمالي

4935 مم



العرض الإجمالي

130 سم



الإرتفاع الإجمالي

212 سم ( بالكرسي)



طول مسار الكرسي

4 متر شاملا طول الكرسي



الموتور الكهربي

1 حصان 380 فولت 50/60 هيرتز



مخفض السرعة

نسبة التخفيض 1/24  والسرعة النهائية 60 لفة/ق



الواير

واير صلب مقاس 8 مم



زاوية الميل

7 درجات علي الأفقي



التحكم

لوحة تشعيل كهربية علي الجانبين 380 فولت



حمولة الكرسي

حمولة أفراد حتي 135 كجم



وزن المقطورة الإجمالي

620 كجم



مواصفات عامة :

1.       وحدة محاكاة عملية تصادم السيارات بهدف التعليم والتدريب

2.       الوحدة محملة علي مقطورة بعجلتين لتسهيل عمليات النقل

3.       المقطورة مزودة بركائز في الطرف الأمامي يتم فتحهم أثناء التدريب

4.       الوحدة مزودة بكرسي متحرك علي طول المقطورة لمحاكاة حركة السيارة

5.       يتم تحريك الكرسي علي بكرات خاصة داخل جسم المقطورة

6.       يتم تحريك الكرسي في الإتجاهين بواير صلب مثبت في الأطراف

7.       الوحدة مزودة بحاجز تصادم أمامي لمحاكاة عملية التصادم

8.       الوحدة مزودة بلوحة تشغيل كهربية علي الجانبين للتشغيل والتحكم

9.      يتم طلاء الوحدة بالطلاء الكتروستستيك باللون المناسب





مميزات وحدة محاكاة التصادم:



حلقة الجر مزودة بقفل متحرك لسهولة الجر بالخطاف المفتوح أو المغلق

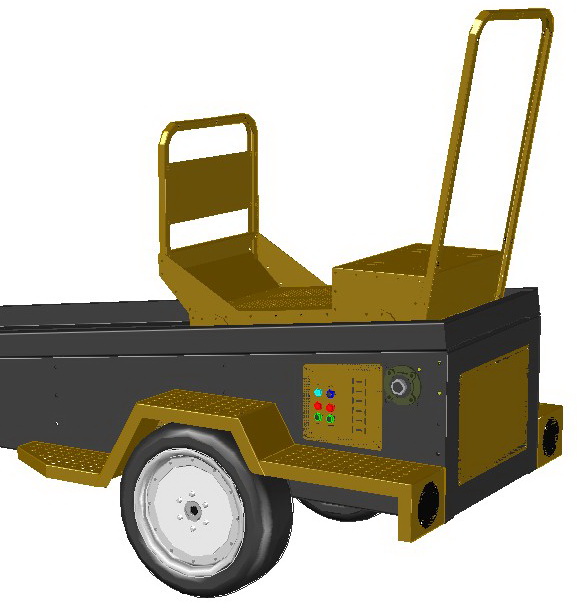

رفارف العجلات متدرجة لتعمل كسلم للصعود والنزول ومخرمة لمنع الإنزلاق

لوحة تشغيل علي الجانبين للتشغيل من أي جانب حسب مكان التشغيل





باب خلفي للصيانة وللمكونات الكهربية ومكان لتخزين مستلزمات التشغيل



عربة الكرسي بمساحة أرجل كبيرة ومانع للأنزلاق ومسند أمامي وخلفي ولوحة ارشادات





بكرة الواير علي بلي داخلي إتجاه واحد لضمان عدم إرتخاء الواير أثناء النزول

صدادات مطاطية في نهاية المسار لحماية المستخدم وحماية أجزاء التصادم





ركائز أمامية سهلة الضبط تستخدم حسب ميل الأرض أوحسب السرعة المطلوبة



مميزات إضافية :

1.      الوحدة مصنعة بمكونات جاهزة  أوروبية الصنع

2.      يتم تصنيع الأجزاء المعدنية علي ماكينات الليزر بالكمبيوتر لضمان دقة المقاسات

3.      يتم تركيب الأجزاء بالربط بالمسامير بدون أية لحامات لتسهيل عمليات الصيانة

4.      كل قطعة في الوحدة لها رقم مسلسل ورسم هندسي خاص عندنا لإعادة تصنيعها عند طلبها

5.       يمكن طلب قطع الغيار فيما بعد بصورة القطعة التالفة أو رقمها.
