ماكينة درفلة الصاج

Roll Forming Machine

موديل  RF171



المواصفات الفنية للماكينة:

  1. ماكينة لدرفلة الصاج إلي مقاطع منتظمة مثل الزوايا والكمرات بسمك حتي 1.2 مم

  2. الماكينة يسمح بعرض شرائح الصاج الداخلة حتي 30 سم

  3. الماكينة مزود بحامل بكرة الصاج ومكبس القص المبدئي ومكبس التثقيب ووحدة الدرفلة ومكبس القص

  4. يتم إستخدام الصاج في شكل بكرات بالعرض المناسب للمقطع المطلوب درفلته

  5. يمكن توريد أطقم الدرافيل مع الماكينة حسب الأشكال المطلوبة

  6. تعمل وحدة الدرفلة علي 10 مراحل ويتم تصميم أطقم الدرافيل للقطاعات بحد أقصي 10 مراحل

  7. وحدة الدرفلة مزودة بمجموعة تروس جانبية لضبط ونقل الحركة بين مراحل الدرفلة

  8. معدل إنتاج الماكينة 30 متر للدقيقة

  9. يتم تشغيل وحدة الدرفلة من موتور كهربي 5 حصان ومخفض سرعة 90 لفة للدقيقة

  10. يتم تشغيل الوحدة الهيدروليكية من موتور كهربي 5 حصان

  11. الماكينة مزودة بلوحة تحكم كهربية لتشغيل وحدة الدرفلة والمكابس الهيدروليكية

  12. يتم إستخدام حساسات كهربية لضبط الأطوال المطلوبة للقص والتثقيب

  13. الأبعاد الخارجية الماكينة 750  سم طول 95 سم عرض و 155 سم إرتفاع

  14. الوزن الإجمالي الماكينة حوالي 1800 كجم

  15. يتم تصنيع اجزاء الماكينة الأساسية علي ماكينة CNC وماكينات الليزر

  16. يتم دهان أجزاء الماكينة الظاهرة بطبقتين من اللون المناسب قبل التجميع

  17. يتم تجميع الخط بالربط بالمسامير دون إستخدام أي عمليات لحام في التجميع

  18. ضمان الخط لمدة عام ويتم توريد القطع التالفة مجانا خلال الضمان

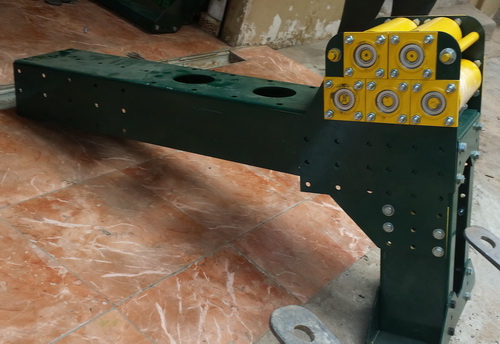

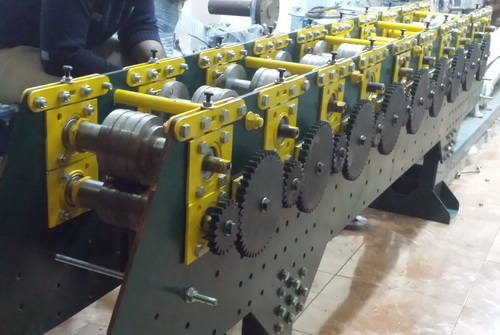

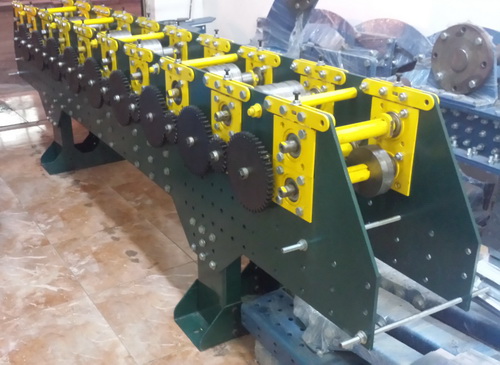

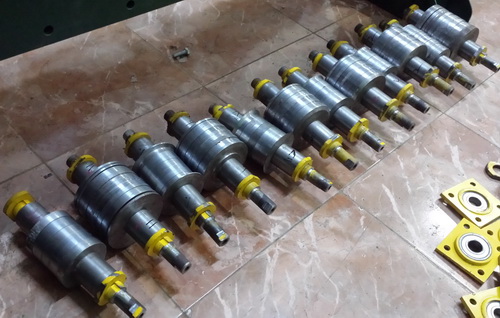

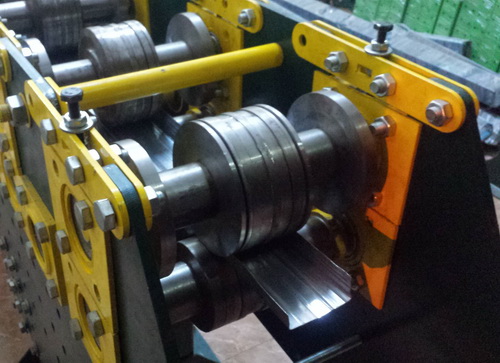

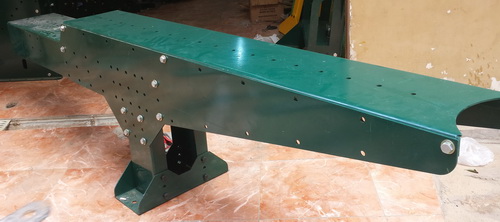

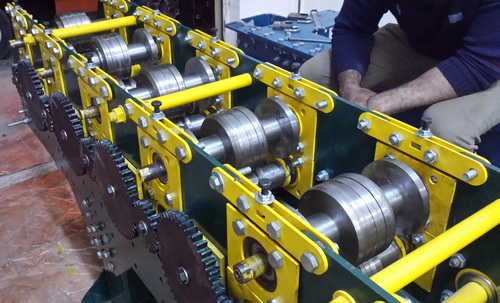

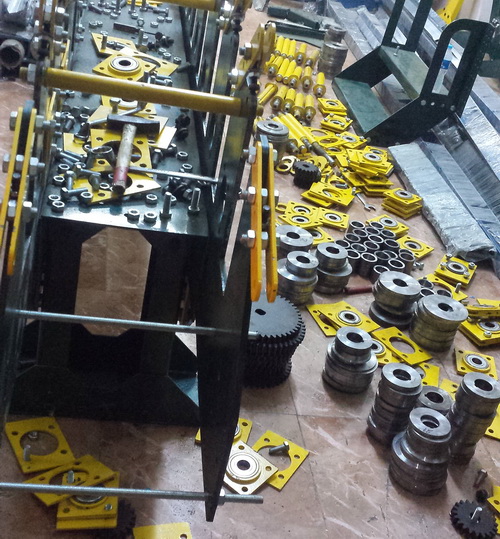

صور الماكينة

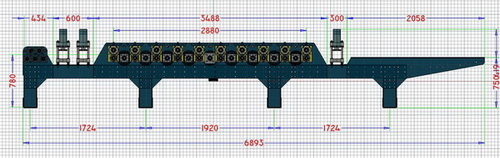

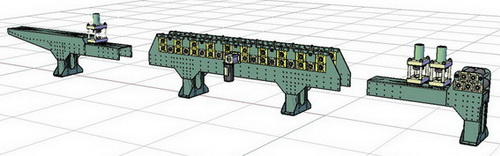

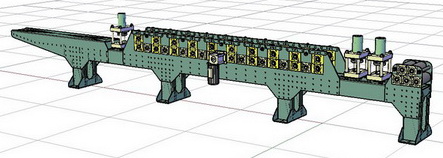

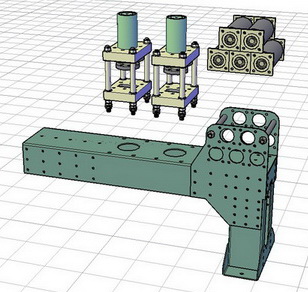

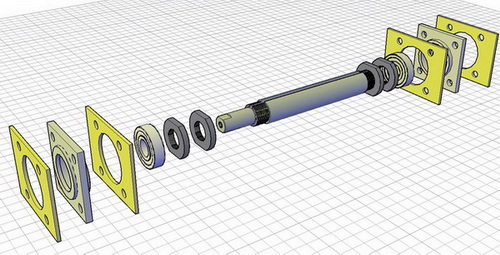

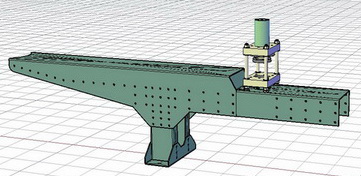

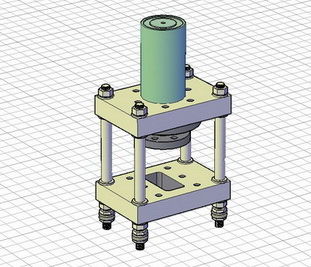

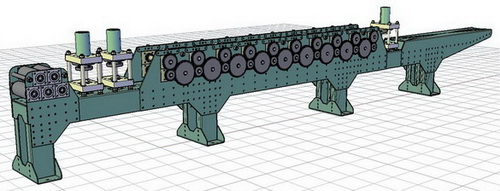

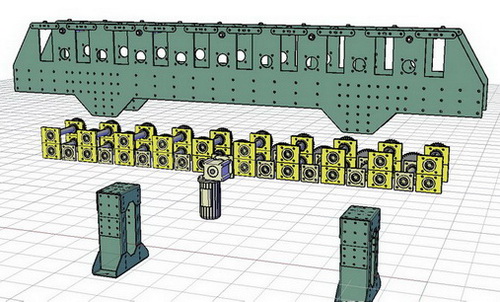

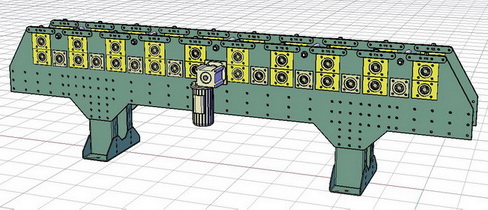

تصميم الماكينة

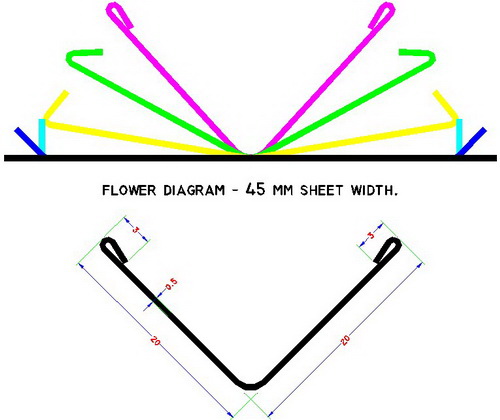

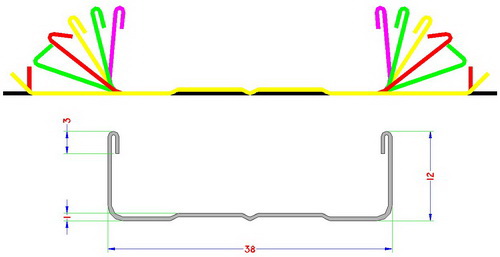

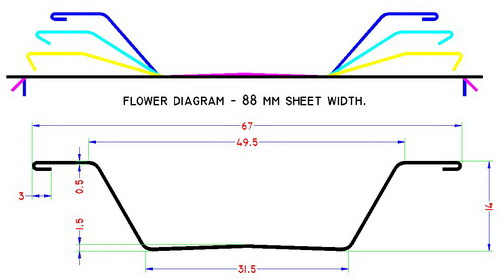

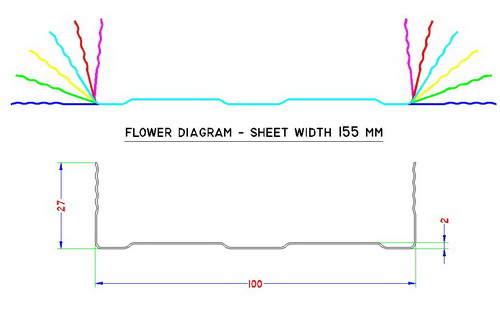

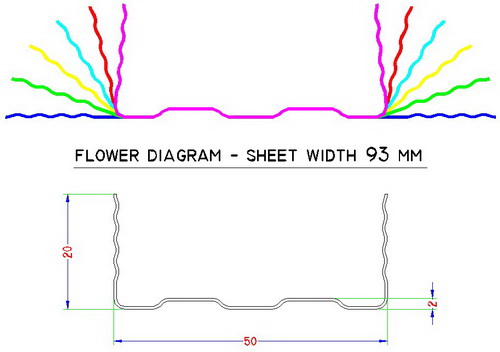

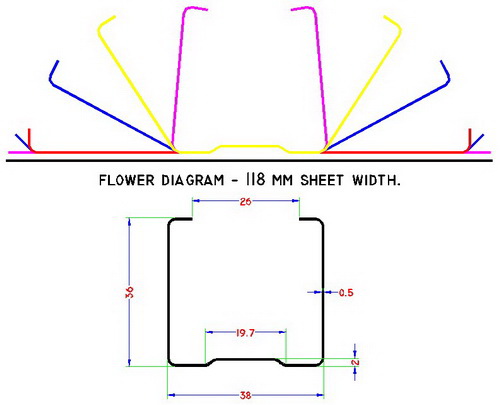

بعض القطاعات المنتجة
