خط إعادة تدوير البلاستيك

 500 كجم ساعة

Model PL040

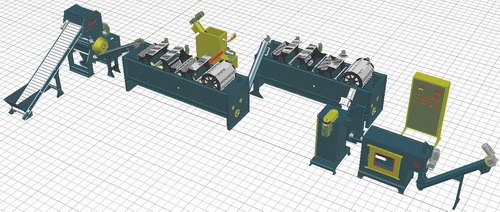

 خط إعادة تدوير 1

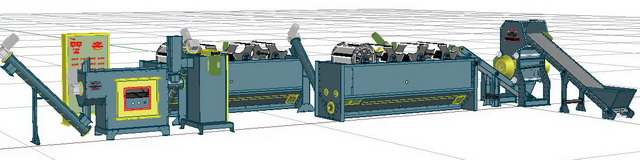

سير -  كسارة – سير – حوض – فلتر – بريمة – حوض – بريمة –  مجفف –  مجفف -  بريمة.



مواصفات عامة علي الخط

  1. خط لتكسير وغسيل وتجفيف البلاستيك بطاقة إنتاجية 500 كجم ساعة

  2. الماكينات مصنعة بخامات حديدية مصرية ومكونات جاهزة  أوروبية الصنع

  3. يعمل الخط علي خامات البلاستيك الثقيلة والخفيفة مثل PP, PE, LDPE, HDPE, PVC, PET

  4. الخط ينتج شرائح البلاستيك حتي 25 مم بعد تكسيرها وغسيلها وتجفيفها.

  5. يتم تصنيع الأجزاء الملامسة للبلاستيك من خامة الصاج المجلفن المقاوم للصدأ

  6. يتم تصنيع الأجزاء المعدنية علي ماكينات الليزر بالكمبيوتر لضمان دقة المقاسات

  7. يتم تركيب أجزاء الماكينات بالربط بالمسامير بدون أية لحامات لتسهيل عمليات الصيانة

  8. أستهلاك الخط من الكهرباء 95 ك وات ساعة

  9. إستهلاك الخط من المياه 2 متر مكعب ساعة

  10. عدد العمال المطلوب للخط 3 عمال للوردية

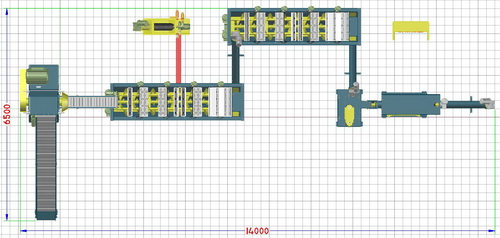

  11. مساحة الأرض المطلوبة للماكينات 150 متر مربع بإرتفاع 6 متر

  12. لوحة تحكم مجمعة لتشغيل كل ماكينات الخط ومزودة بالحماية اللازمة



خط إعادة تدوير 2





مواصفات عامة لكل ماكينة:

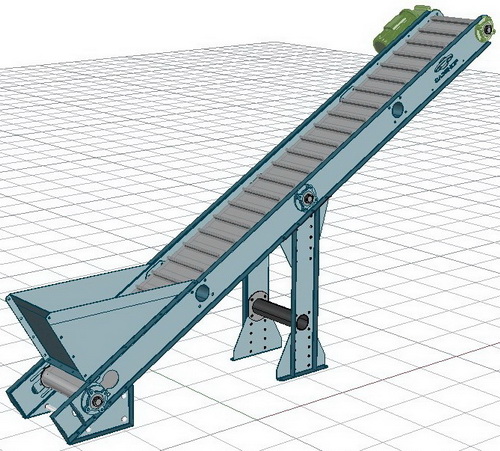

سير نقل البلاستيك

 خط إعادة تدوير 3



1.       سير لنقل البلاستيك إلي الكسارة والتفريغ منها بمعدل ثابت

2.       السير مصنع بخامات مصرية وبمكونات جاهزة أوروبية الصنع

3.       جسم السير مصنع بالليزر من ألواح الصلب عالى الجودة  .

4.       يعمل السير على زاوية 30 درجة من الارض .

5.       الطول الكلى للسير حتي 3.5 متر

6.       العرض الكلى للسير حتي 70 سم  .

7.       السير مزود بقادوس سفلي لتجميع البلاستيك

8.       يعمل السير على موتور كهربى 3 حصان ومخفض للسرعة .

9.       سرعة السير الخطية هى 18 متر/ق

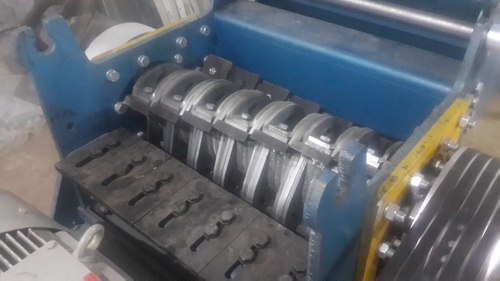

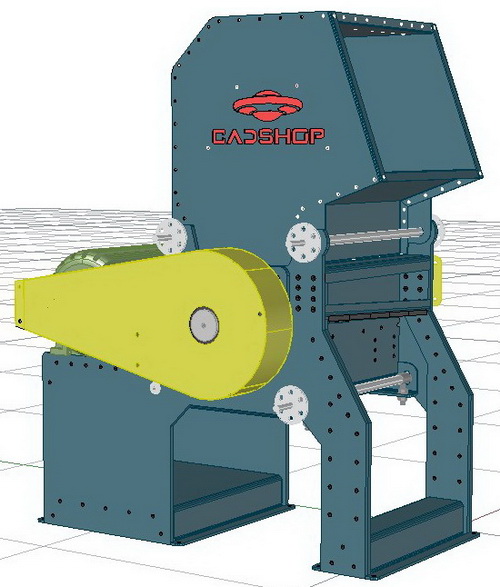

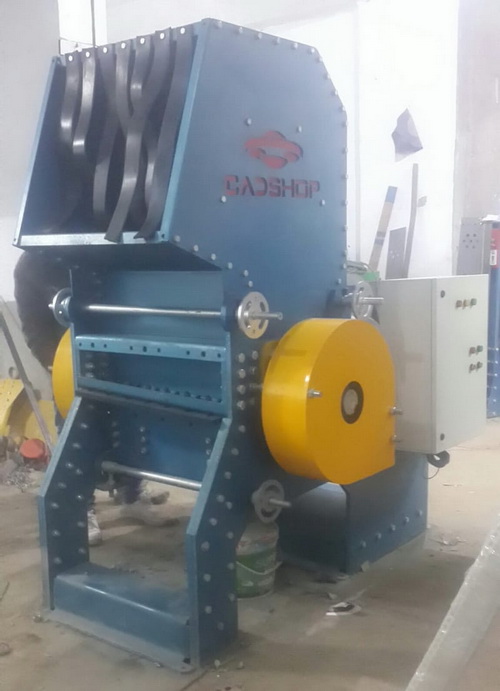

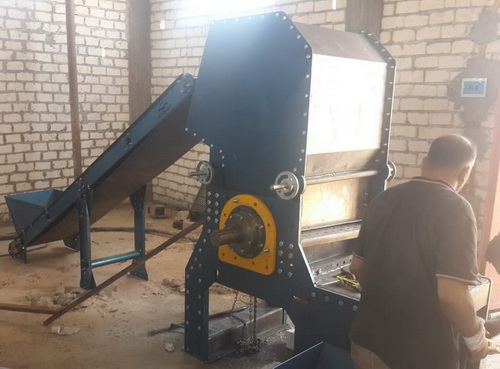

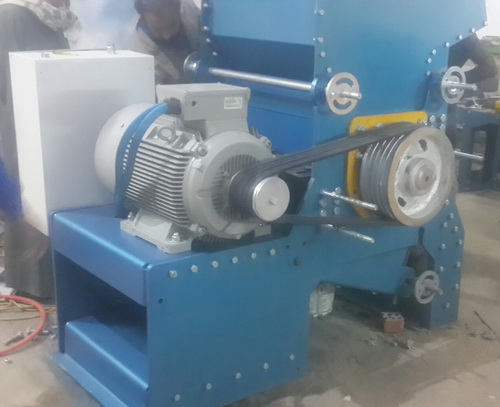

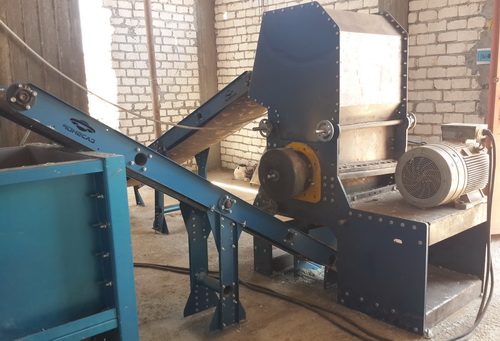

كسارة البلاستيك

خط إعادة تدوير 4

  1. كسارة بلاستيك مصنعة بخامات مصرية وبمكونات جاهزة أوروبية الصنع

  2. غرفة التكسير مقاس 80 سم طول و 50 سم عرض.

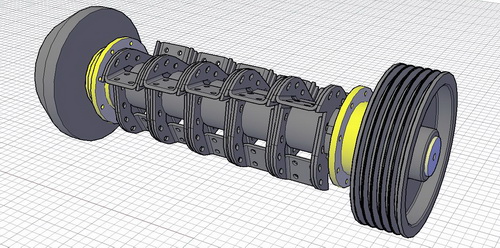

  3. قطر محور الدوران  الداخلى بالسكاكين 400 مم  .

  4. محور الدوران مزود بعدد 15 سكينة متحركة و10 سكاكين ثابتة علي الجسم

  5. السكاكين المتحركة 130 مم في 160 مم وسمك 20 مم.

  6. السكاكين الثابتة 140 مم في 160 مم وسمك 20 مم.

  7. الماكينة تعمل بموتور كهربى 50 حصان 380 فولت.

  8. معدل إنتاج الكسارة حتي 500 كجم للساعة من البلاستيك

  9. الماكينة مزودة بشبكة سفلية 25 مم سهلة الضبط ويمكن تغييرها حسب المقاس

  10. الماكينة مزودة بمسامير لضبط السكاكين بدون فتح الماكينة

  11. أجزاء الماكينة مجمعة بالمسامير وسهلة الفك والتغيير والصيانة

  12. الوزن الإجمالي للكسارة 2.5 طن

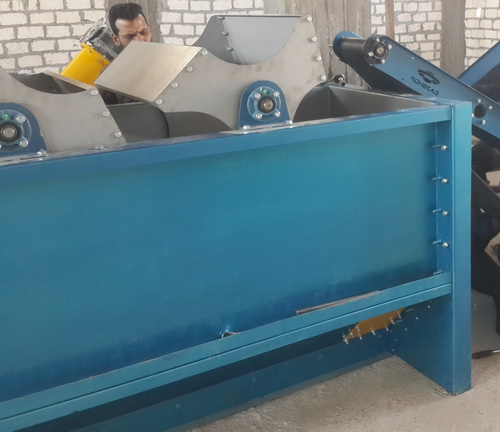

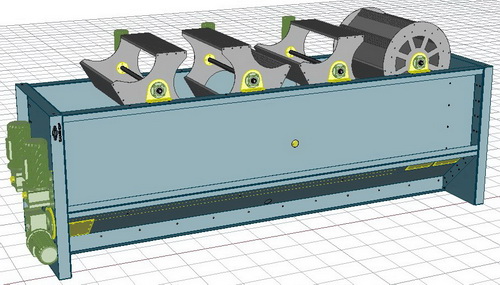

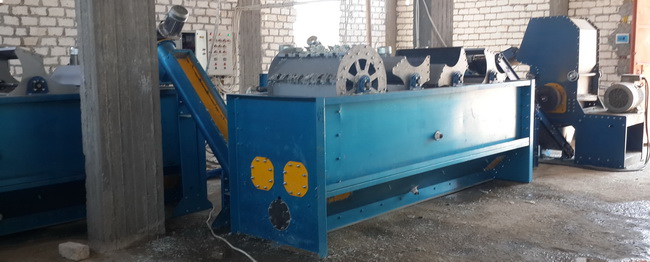

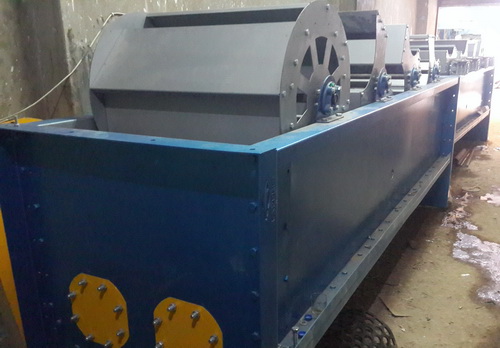

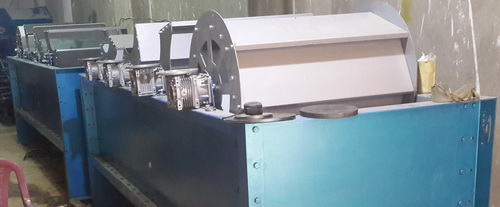

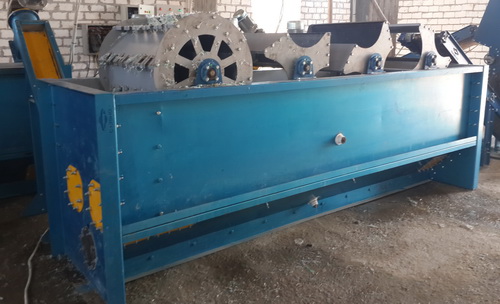

حوض الغسيل

خط إعادة تدوير 5



  1. حوض غسيل البلاستيك مصنع من الصاج المجلفن بسعة أنتاجية 500 كجم للساعة

  2. يقوم الحوض في المرحلة الأولي بالغسيل الأولي بالإحتكاك مع فصل الرمال و الشوائب.

  3. يتم نقل البلاستيك إلي الحوض التالي عن طريق بريمة ناقلة

  4. يتم سحب المياه من الحوض لتنقيتها وتسخينها وإعادتها لنفس الحوض

  5. يتم ضخ المياه الراجعة علي البلاستيك في البريمة الناقلة لفصل الملصقات عن البلاستيك

  6. يتم تكرار نفس الحوض مرحلة أخري لغسيل البلاستيك بالإحتكاك وفصل الملصقات

  7. يتم سحب المياه من الحوض الثاني لتنقيتها وتسخينها وإعادتها لنفس الحوض

  8. يتم تكرار البريمة الناقلة مع ضخ فيها المياه لشطف البلاستيك

  9. الحوض يعمل عن طريق 4 درافيل علوية قطر 50 سم  في حالة البلاستيك الخفيف

  10. كل درفيل يدار من موتور 2 حصان ومخفض سرعة مناسب.

  11. الحوض مزود بعدد 2 بريمة داخلية قطر 40 سم تستخدم مع البلاستيك الثقيل

  12. كل بريمة داخلية تدار من موتور 7 حصان ومخفض سرعة مناسب.

  13. يتم توريد الحوض بالدرافيل العلوية أو البراريم السفلية. ويمكن طلب الأخري عند الحاجة

  14. الحوض مجهز بمكان لبريمة الرفع الجانبية لرفع البلاستيك بعد الغسيل إلي المرحلة التالية

  15. الحوض مجهز بمكان لتوصيل وحدة سحب وفلتر المياة

  16. الحوض مزود بمكان للرمالة السفلية لسحب الرمال المترسبة في المياة

  17. طول الحوض الخارجي 4 متر وعرض 110 سم وإرتفاع 130 سم

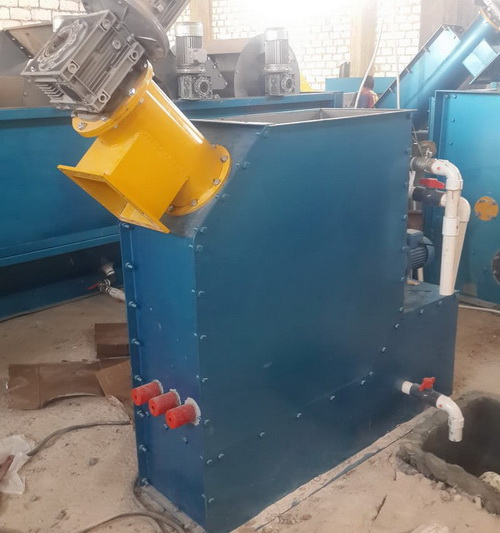

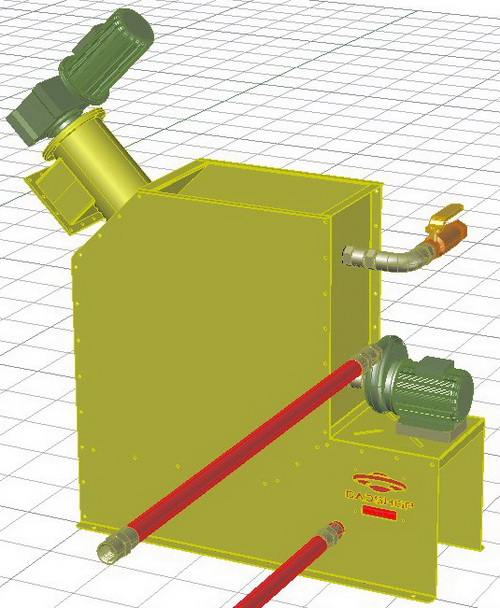

فلتر حوض الغسيل



خط إعادة تدوير 6



  1. فلتر لحوض الغسيل مزود بنظام تدوير المياة لسحب شوائب البلاستيك والرمال منها

  2. يتم تدوير المياة عن طريق مضخة مياة لفصل الشوائب والرمال داخل الفلتر

  3. الفلتر مزود ببريمة لإخراج الشوائب بإستمرار أثناء تشغيل الحوض.

  4. الفلتر مزود بسخانات لتسخين المياة بعد سحبها وأعادتها علي البراريم

  5. الفلتر مزود بعوامة لتزويد الحوض بالمياة آليا عند إنخفاضها في الأحواض

  6. الفلتر مزود بمحابس للتوصيل علي خط المياة في المبني والتوصيل علي خط الصرف

  7. أستخدام الفلتر يغني عن تكرار أحواض الغسيل التقليدية ويعمل علي تقليل كمية المياه

  8.  طلمبة المياة قدرة 2 حصان

  9. موتور البريمة 3 حصان

  10. السخانات الكهربية 20 ك وات

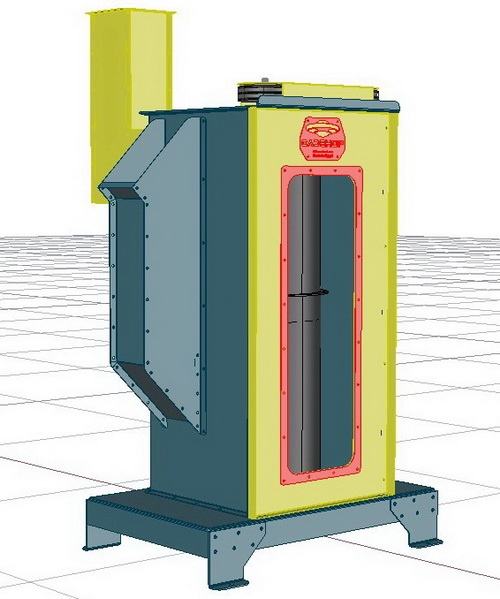

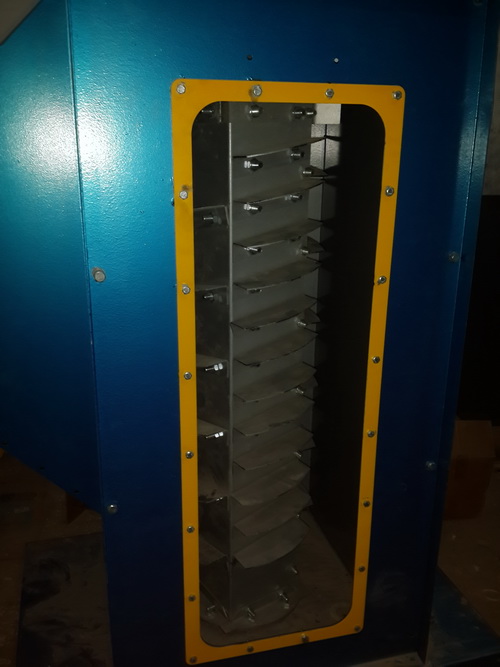

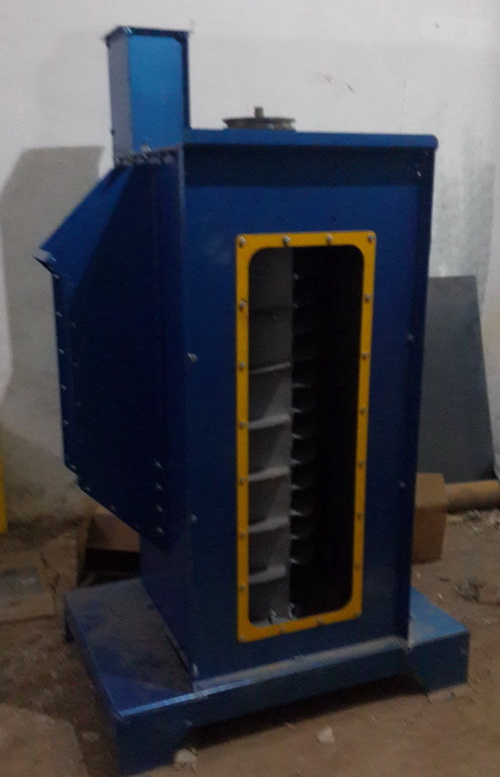

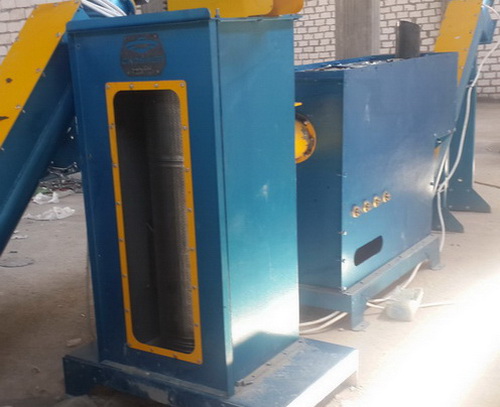

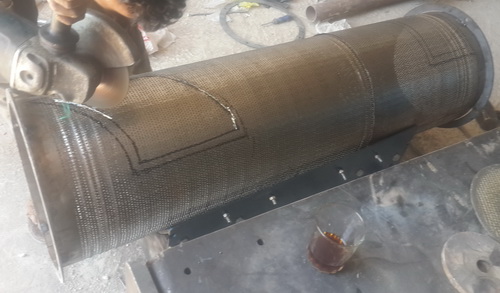

مجفف طرد مركزي

خط إعادة تدوير 7



  1. مجفف طرد مركزي رأسي 1000 لفة للدقيقة

  2. المجفف مصنع من الصاج المجلفن المقاوم للصدأ

  3. قطر الحلة الداخلية 40 سم وإرتفاع 140 سم

  4. المجفف مزود بقادوس جانبي للتغذية بالبلاستيك

  5. المجفف مزود بوحدة خلفية لفصل الهواء عن البلاستيك الناتج

  6. يعمل المجفف علي موتور كهربي 10 حصان

  7. الممجفف يعمل علي شبكة داخلية من الصاج المجلفن بمقاس ثقوب 3 مم

  8. الفلتر مزود بباب جانبي لتسهيل عمليات التنظيف والصيانة

  9. الطاقةالإنتاجية للمجفف 500 كجم للساعة

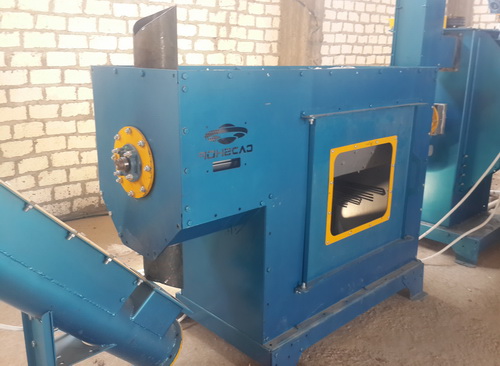

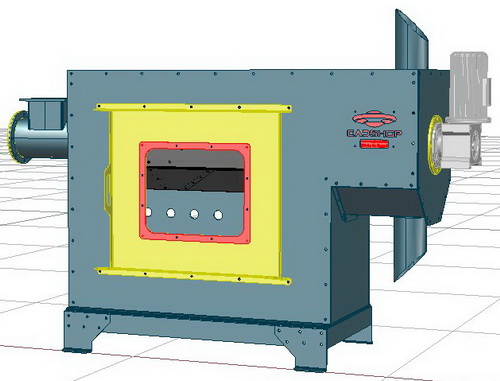

المجفف الحراري

خط إعادة تدوير 8



  1. مجفف حراري لتجفيف البلاستيك بعد الطرد المركزي

  2. المجفف بخفض نسبة الرطوبة إلى أقل من 1 % .

  3. الطاقة الإنتاجية للمجفف 500 كجم /ساعة .

  4. جسم المجفف مصنع من الصاج المجلفن تخانة  3مم .

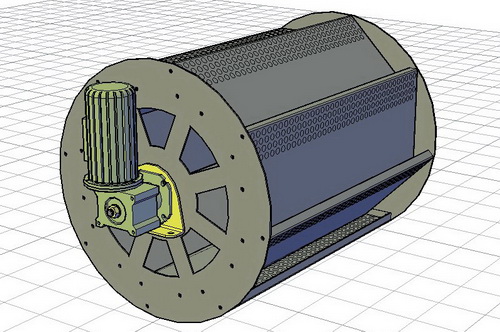

  5. يعمل المجفف عن طريق إسطوانة تجفيف مع الهواء الساخن

  6. إسطوانة التجفيف تدورعن طريق موتوركهربى 2حصان .

  7. يتم تسخين هواء التجفيف من سخان كهربى 20 كيلو وات .

  8. المجفف مزود ببلاور هواء لتدوير الهواء الساخن ولفصل الملصقات الورقية عن البلاستيك

  9. البلاور مزود بسايكلون هوائي لفصل الورق والرطوبة من الهواء الساخن

  10. المجفف مزود ببريمة لسحب البلاستيك إلي داخل المجفف

  11. المجفف مزود بمخرج سفلي للبلاستيك النهائي ومخرج علوي للأبخرة

  12. الفلتر مزود بباب جانبي لتسهيل عمليات التنظيف والصيانة

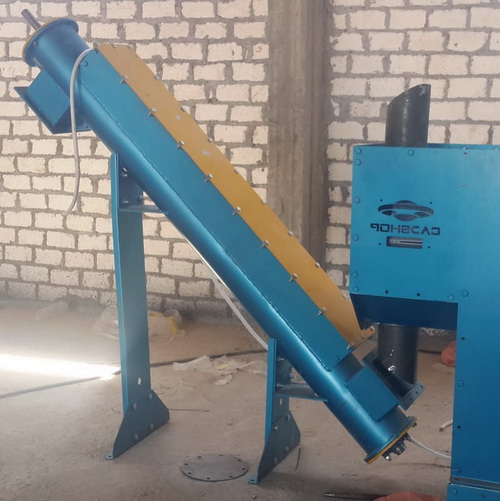

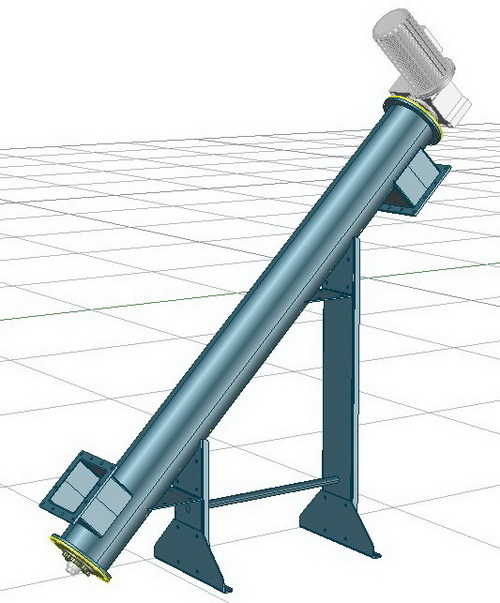

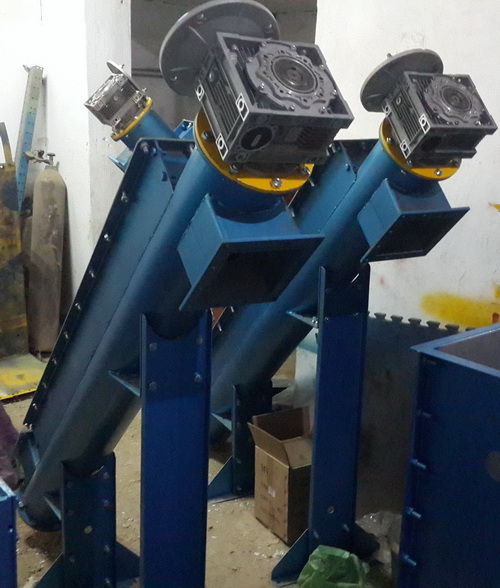

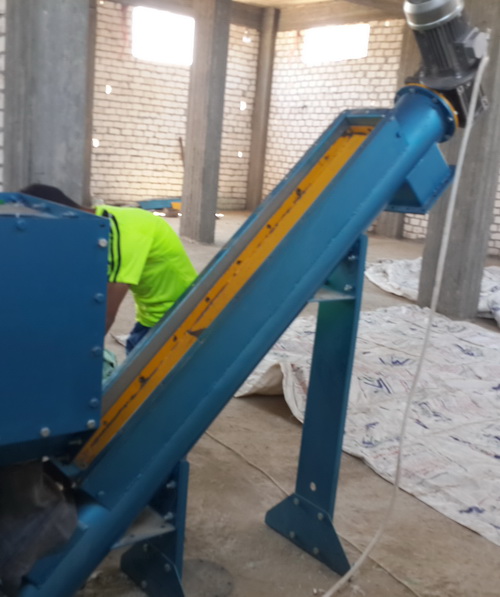

بريمة نقل البلاستيك

خط إعادة تدوير 9



  1. بريمة لرفع البلاستيك بين المراحل المختلفة وإلي مستوي التعبئة

  2. البريمة مصنعة بخامات مصرية وبمكونات جاهزة أوروبية الصنع

  3. جسم البريمة مصنع من مواسير الصلب المجلفن قطر 8 بوصة

  4. تدار البريمة من موتور 3 حصان 380 فولت ومخفض للسرعة  .

  5. الطول الكلى للبريمة هو 2.2 متر .

  6. الطاقة الانتاجية للبريمة حتي 500 كجم/ساعة

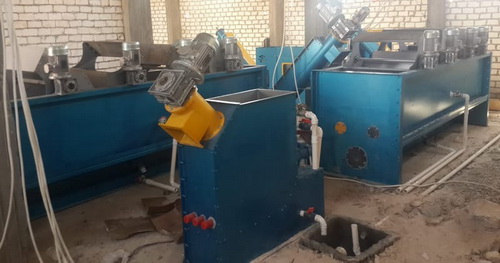

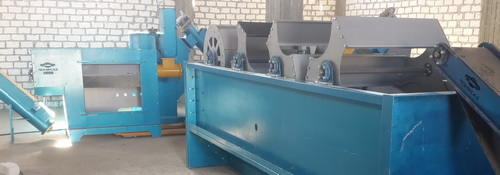

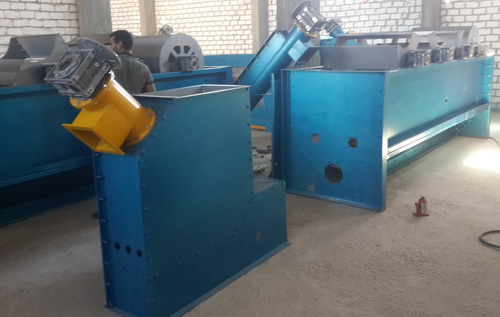

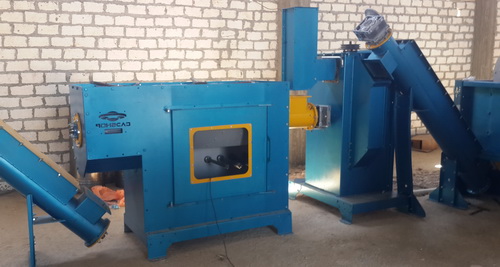

صور إضافية للخط



خط إعادة تدوير 10



خط إعادة تدوير 11



خط إعادة تدوير 12

المزيد من الصور..

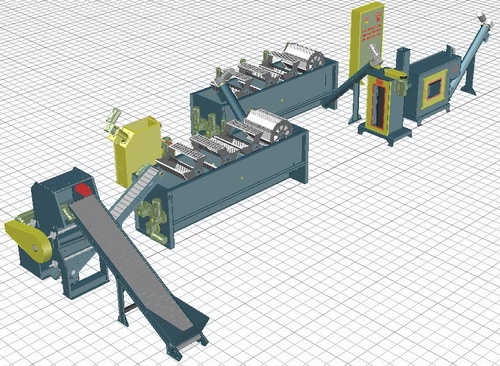

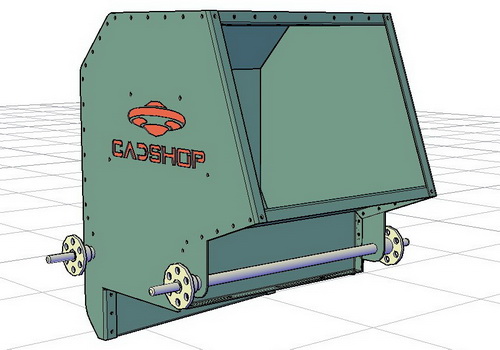

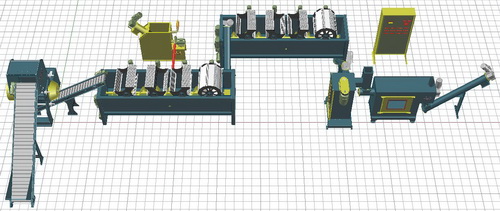

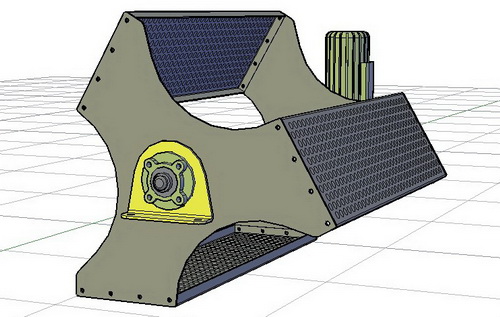

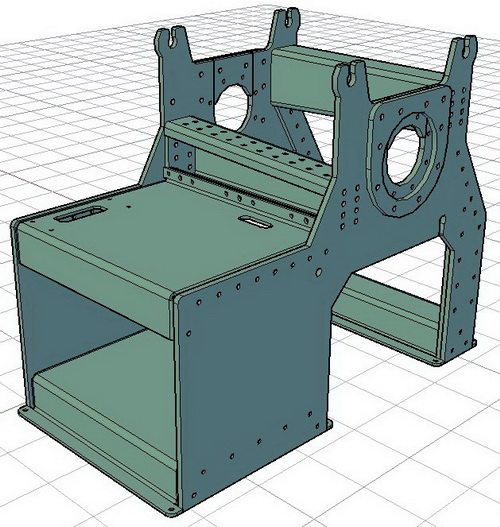

صور التصميم



خط إعادة تدوير 28



خط إعادة تدوير 29

المزيد من الصور..

إضغط هنا لعرض فيديو للخط
